1LYF-535、435、 335-TM 系列液压翻转犁

使用维护说明书Manual

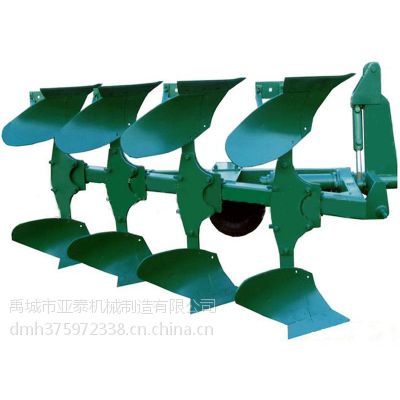

一 、 产品的用途和使用范围PRODUCT USAGE

LYF-535、435、335-TM 型 液压翻转犁是按照旱田铧式犁标准设计制造。适用土壤比阻小于1.0 公斤/立方厘米 的旱田熟地耕翻作业 。 可以进行梭式双向作业，耕后地表面平整， 无“开闭垄”， 地头空行少，在坡地上作业， 可坡地上作业，可逐年降低耕地坡度。

LF-535, 435,335 hydraulic flip plow is designed and manufactured inaccordance with the standard plow a field. Apply specific resistance of lessthan 1.0 kg soil / cc fieldcultivated land plowing operations. Can be a two-way shuttle operations, afterplowing the surface smooth, no "opening and closing ridge", less edgeof blank lines on slopes job, jobs on the slopes, you can gradually reduce thearable land slope.

二、主要规格及其技术参数PRODUCT SPECIFICATION

三．主要结构与换向原理 The structure and commutation

• 主要结构： 所有型号的液压翻转犁除犁体个数不同之外， 其余结构基本相同或者相似

(A) The main structure: all models except the number of different hydraulicflip plow plow, the rest is basically the same or similar structure

如图一所示，主要包括：

1.犁架总成

2.犁体装配

3.地轮部件总成

4.双作用油缸

5.悬挂架组合

As shown in Figure 1, including:
1 plow frame assembly

2. Plow assembly

3.wheel parts assembly.

4.Double acting cylinder
5. hanger combination

1. 犁架总成（图二）plow frame assembly  picture( 二)

1.犁架焊合 ； 2. 小衬套； 3.黄油嘴； 4. 大衬套 ；

5换向轴垫 6. 换向轴； 7.换向轴垫圈等组成。

1 plow frame welding;2 small bush; 3 grease fittings; 4 large bush;
5 for the pad

6 for the axial . 7 ftheaxial washers and other components.

大、小衬套用 M10 X 40 螺栓以及弹簧垫圈固定在犁架横梁上，换向轴用M30 螺母以及弹簧垫圈固定在犁架前横梁上，换向轴垫圈套在换向轴中另一端并用8X70 开口销锁住，用以固定油缸杆耳环。

Large and small bush washers with M10 X 40 bolts and springs on the plowframe beams, reversing shaft M30 nut and spring washer on the front plow framebeams, reversing shaft washer sets in reversing shaft and the other end with8X70 cotter pin lock for securing the cylinder rod earrings.

犁体装配 （图 三）Plow assembly   picture ( 三)

主要由犁托焊合、 犁铧、犁镜、犁臂、地侧板等部件组成，分别用 M 10 X35 、M12 X35 、 M 16X 80 沉头方颈螺栓、螺母和弹簧垫圈紧固而成

Mainly by the plow prop welding, ploughshare, plowmirror, plow arm to the side panels and other components, respectively, with M10 X35, M12 X35, M 16X 80 countersunk square neck bolts, nuts and springwashers fastened together

悬挂架组合（图四）hanger combination  picture （四）

 主要由悬挂架焊合、上悬挂销、下悬挂销、油缸座销轴、调整螺杆组成. 下悬挂销用 M30 螺母以及弹簧垫圈固定在悬挂板上， 调整螺杆用M30 螺母锁在悬挂架焊合调整螺母上。

Hanging off the main hanger welding, the upper and lower suspension pin,cylinder pin seat adjustment screw components. Hanging off under the M30 nutand spring washer with a fixed suspension plate adjustment screw with lockingnut M30 weld in hanger adjustment nut.

1. 上悬挂销

2. 下悬挂销

3. 油缸座销轴

4. 悬挂架焊合

5. 调整螺杆

1 hanging off
2 lower suspension pin
3 pin cylinder block
4 welded hanger
5. Adjustment screw

4.地轮部件总成（图五）wheel parts toassembly (Figure 5)

Ground wheel structure as shown. Towheel-assembly:
1. Welded pipe 2. Locating pins 3. Limit Wheels welding
4 pillars of welding 5. Blocking pad 6 gear sets 7. Rubber seal
8 Tapered Roller Bearings (30208)
9 Tapered Roller Bearings (30206)
10. The small round nut M24 X 1.5
11 Straight-pressure oiling Cup
12. Shaft cover 13 washers
14 bearing 15. Blocked Cup

1. 油缸（图一） ，油缸座耳环用油缸座销轴装在悬挂架焊合上， 油缸杆耳环安装在犁架总成的换向轴上 。

四． 装配与安装

按随机包装清单核对，确认零部件齐全后方可按照图进行装配和安装

1. 翻转犁的装配

2. 中心轴装配（图六） ， 将犁架总成用支撑物垫高至地面650 mm以上并使其呈水平状态， 用黄油将前、后梁防尘盖分别粘在大、小衬套上， 将悬挂架焊合的中心轴装入大小衬套内， 同时在前、后梁防尘盖内装填防尘毡条， 并将油缸杆耳环装在换向轴上， ***在中心轴挡圈内装填防尘毡条并装在中心轴上， 用中心轴螺母和8 X 110 开口销定位锁紧。

3. 图六、 中心轴装配

4. 1.开口销 2. 中心轴螺母

5. 3.中心轴挡圈 4. 小衬套

6. 后梁防尘盖 6. 悬挂架中心轴

7. 7.挡销 8. 前梁防尘盖

8. 9.大衬套 10. 防尘毡圈

1. 用油缸座轴销将油缸座耳环固定在悬挂架上

• 拖拉机与犁的连接

将拖拉机悬挂装置的左右吊杆缩短， 长度协调一致，两纵拉杆分别与犁的两下悬挂点销连在拖拉机的中央拉杆与犁的上悬挂点销连接。

  与轮式拖拉机配套时候， 拖拉机的悬挂机构采用三点悬挂。 与拖拉机挂接之前， 应将轮距内侧的距离调整到135-150 cm。

使用与调节：

• 翻转操作

翻转时，应先将犁架提升到的位置。再操纵换向手柄，使转阀换向， 即将主油缸的油路关闭，使翻转油缸与分配器相通。 然后操纵分配器手柄至 “压降” 位置，使犁架翻转。

当犁架接近垂直位置时， 将分配器手柄搬至浮动位置，犁架靠惯性继续翻转，转过一定的角度之后，再将分配器手柄搬至“提升” 位置，使犁架翻转到工作位置.***操纵手柄转向，即关闭液压油缸， 连接主油缸，此时可操纵分配器手柄，使其犁架下落。

1. 耕作调整

2. 左右水平调整，将拖拉机悬挂装置的左右吊杆伸长或缩短。使犁架横向水平。 也可通过悬挂架组合上的调节螺杆（见图四） 作辅助调整。

3. 前后纵向调整： 伸长或者缩短拖拉机悬挂装置的上拉杆，调整纵向水平

4. 耕深调整： 通过地轮导管组件与支柱上的孔组的不同组合，使限深轮升高或者降低，以便调整耕深

1. 维护保养

2. 定期清除各犁体上的粘挂的泥土和杂草

3. 每耕完一趟到地头时，需在行进中起犁，避免就地起犁

4. 耕作后要及时的检查各个零部件有无破损或者松动。一经发现问题，应该立即修复更换。

5. 液压系统不准渗油或者漏油

6. 地轮每作业200 亩时注入一次润滑油，其他注油点每班注一次润滑油。

7. 犁铧磨损后要及时更换，其他零件如有磨损也要及时更换修理

1. Periodically clear sticky hanging on each plow the soil and weeds
2 finished when every trip to the edge of a farm plow, plow need to play in theroad, starting in place to avoid plow
3 farming should be promptly after each inspection for damage or loose parts.Upon discovery of the problem, it should be repaired immediately replaced.
4 permeability or hydraulic systems are not allowed to spill
5 rounds per job to inject a lubricant when 200 acres, the other oiling pointinjection once per shift lubricants.
6 Plowshare to the timely replacement of worn, other parts are subject to wearmust be replaced repaired

八、附言

为了不断的提高产品质量，产品结构将不断的改进，因此，实际结构可能与说明书不一致之处请用户注意。

In order to continuously improve product quality, product mix will continueto improve, therefore, may be inconsistent with the actual structure of thespecification of the user&＃39;s attention,
